聚氨酯（PU）是一种由多元醇和多异氰酸酯经缩聚反应形成的高分子材料，具有优异的力学性能和极强的可塑性，目前其在汽车、家电、建筑建材、医疗、国防、航天、航空、化工、电子等众多领域被广泛应用，有被誉为"第五大塑料"的称号，因其卓越的性能而被广泛应用于国民经济众多领域，那你知道聚氨酯是什么吗？它是一种什么材料？它在各个领域中的应用是怎样的？今天小编就带大家一起了解聚氨酯的知识，全文大概需要10分钟阅读，请你安排好时间随小编一起认识聚氨酯。
一、聚氨酯是什么材料？
聚氨酯全称为聚氨基甲酸酯(英文名称是polyurethane)，简称PU，是主链上含有重复氨基甲酸酯基团的大分子化合物的统称。聚氨酯作为一种新兴的有机高分子材料，被誉为"第五大塑料"，因其卓越的性能而被广泛应用于国民经济众多领域，如轻工、化工、电子、纺织、医疗、建筑、建材、汽车、国防、航天、航空等。
二、聚氨酯的主要原料
合成聚氨酯的主要原料是有机多元异氰酸酯和端羟基化合物。根据所用端羟基化合物的不同，聚氨酯可以分为聚酯型和聚醚型两类。聚酯型是以二异氰酸酯和端羟基聚酯为原料制备的聚氨酯。聚醚型是以二异氰酸酯和端羟基聚醚为原料制备的聚氨酯。
使用不同的原材料，可制备不同性质的聚氨酯产品。合成聚氨酯的原料主要包括多异氰酸酯，多元醇，扩链剂和辅助材料等。
多异氰酸酯
结构中含有2个及以上NCO基团的物质统称为多异氰酸酯。按NCO基团的数目一般分为二元异氰酸酯，三元异氰酸酯及聚合型异氰酸酯三大类。按照分子结构又可分为脂肪族，脂环族和芳香族的异氰酸酯。
1、甲苯二异氰酸酯（TDI）

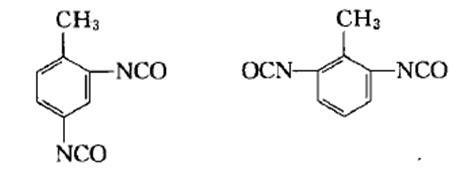

甲苯二异氰酸酯（TDI）是应用较多的。甲苯二异氰酸酯有2,4位和2,6位两种异构体，根据异构体的含量分为三种商品规格：
A、TDI一100：含100%的2,4一甲苯二异氰酸酯；
B、TDI一80：含80%的2,4一甲苯二异氰酸酯，20%的2,6一甲苯二异氰酸酯；
C、TDI一65：含65%的2,4一甲苯二异氰酸酯，35%的2,6一甲苯二异氰酸酯。
TDI常用作聚氨酯软泡、灌封浇注弹性体、涂料和胶粘剂的固化剂使用。
2、二苯基甲烷二异氰酸酯（MDI）

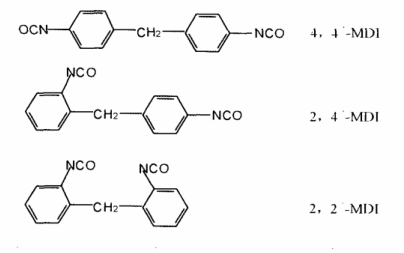

二苯基甲烷二异氰酸酯（MDI）的主要结构包括4,4-MDI，2,4-MDI和2,2-MDI三种异构体。常见的产品有纯MDI和聚合MDI。
纯MDI或MDI-100，为含4,4-二苯基甲烷二异氰酸酯含量99%以上的MDI。在聚氨酯工业上以纤维（氨纶）最多，也可用作预聚体（弹性体）合成。

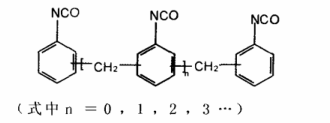

聚合MDI（也称聚氨酯“黑料”），为含有一定比例纯MDI与多苯基多亚甲基多异氰酸酯的混合物。多用于制作聚氨酯硬泡，在冰箱冷柜、冷藏集装箱、建材保温、汽车领域有广泛应用。
3、六亚甲基二异氰酸酯(HDI)
六亚甲基二异氰酸酯（HDI）为脂肪族异氰酸酯，因不含苯环，具有良好的耐黄变性和柔顺性。HDI反应活性小，挥发性大，毒性也大，一般是将HDI与水反应制成缩二脲二异氰酸酯使用。主要用作合成中间体，其三聚体和缩合物是常用的固化剂。
4、异氟尔酮二异氰酸酯（IPDI）
异氟尔酮二异氰酸酯（IPDI）属脂环族异氰酸酯，产品为含75%顺式异构体和25%反式异构体的混合物。IPDI制成的聚氨酯树脂具有优异的光稳定性和耐化学药品性。一般用于制备高档的产品中间体，如光固化聚氨酯树脂，其三聚体和预聚体可用于涂料固化剂。
近年来，异氰酸酯产品得到了大力开发，异氰酸酯的种类大大增加，性能也得到提高，从基础原材料逐渐向高端原材料转变。
多元醇
聚氨酯合成中的多元醇主要包括聚酯多元醇和聚醚多元醇二大类。它构成了聚氨酯的软段。不同的多元醇与异氰酸酯反应合成的聚氨酯性能也大不同，一般认为聚酯型多元醇反应的聚氨酯具有更高的强度和硬度，而聚醚型多元醇反应的聚氨酯具有更好的柔韧性和不易水解性。
1、聚醚多元醇（PPG）
聚醚多元醇是分子中含有醚键（-R-O-R-)，端基为OH基团的齐聚物。聚氨酯软泡和硬泡对聚醚的相对分子质量和羟值有不同要求。
用于软泡的聚醚多元醇一般为长链，低官能度，平均相对分子量在2000~6500左右。用于硬泡的聚醚多元醇（俗称“白料”）通常相对分子量在300~400，羟值在350~600mgKOH/g。
2、聚酯多元醇
聚酯多元醇主链含有酯基（—COO—）或碳酸酯基（—OCOO—），键极性强，内聚能大，粘接性能好，可以提高聚氨酯胶粘剂的耐油性和耐温性，但酯键易水解，降低了聚氨酯的耐水性能。
脂肪族聚酯多元醇多用于聚氨酯油墨、聚氨酯弹性体、微孔聚氨酯鞋底、聚氨酯胶粘剂、浇注性聚氨酯弹性体、ＰＵ革树脂、织物涂层等方面。
芳香族聚酯多元醇，由于分子中含有苯环刚性基团，可增加制品强度、耐热性、阻燃性等特点。一般用于制造硬质聚氨酯泡沫塑料，也用于非泡沫聚氨酯，如：聚氨酯涂料、胶粘剂、弹性体等。
聚氨酯材料是多元醇的重要应用，通过开发更多性能的多元醇，可以提高聚氨酯的性能，工艺及开拓更广泛的用途。
3、辅助材料
聚氨酯的原材料中通常还会用到扩链剂，催化剂，表面活性剂，交联剂，发泡剂等辅助材料。
三、聚氨酯的应用领域
聚氨酯因其优异的性能被广泛应用于国民经济的众多领域，产品应用涉及轻工，化工，电子，纺织，医疗，建筑，建材，汽车，国防，航天和航空等。聚氨酯的应用主要分为三大方面：聚氨酯软泡，聚氨酯硬泡及聚氨酯弹性体。
1、聚氨酯软泡：
垫材：如座椅、沙发、床垫等，聚氨酯软泡是一种非常理想的垫材材料，垫材也是软泡用量最大的应用领域；
吸音材料：开孔的聚氨酯软泡具有良好的吸声消震功能，可用作室内隔音材料；
织物复合材料：垫肩、文胸海绵、化妆棉。
2、聚氨酯硬泡：
家电及食品等行业冷冻冷藏设备：聚氨酯硬泡是冷冻、冷藏设备最理想的绝热材料，能达到较理想的保温效率。可用作冰箱，冰柜，保温箱，热器等电器的保温绝热层。
工业设备和管道保温：聚氨酯硬泡可用作贮罐，管道的保温材料，在石油，化工，天然气等行业得到广泛应用。
建筑保温材料。
汽车部件：PU硬泡可以用于汽车顶篷，内饰件及多种汽车部件，如车门板、行李箱盖板、发动机盖板等。
复合材料：高密度（密度为300~700kg/m3）PU硬泡或玻璃纤维增强硬泡是结构性泡沫塑料，又称仿木材料。可应用在型材、板材、体育用品、装饰材料等。
3、聚氨酯弹性体：
聚氨酯弹性体包括：浇注型聚氨酯弹性体(CPU)，热塑聚氨酯弹性体(TPU)及混炼型聚氨酯弹性体(MPU)。聚氨酯弹性体可用于机械配件，胶辊，传送带，密封圈，辊轮及轮胎等。也可用作制造弹性纤维、合成革树脂、胶粘剂和涂料等。
近年来，聚氨脂材料获得了大力开发，随着原材料不断的推陈出新，应用技术逐渐成熟完善，聚氨脂在工业及生活中的应用越来越多，也越来越重要。
